Індуктивності та BIAS дроселi, чи все так просто?

Елементна база зробила крок далеко вперед і їх різноманітності позаздрить будь-який інший радіоелемент, а рівень освіти інженерів залишає бажати кращого. Чи не встигають за прогресом. І справа не тільки у величині індуктивності, максимальному та середньому струму (нагрів, температурна стабільність) та робочій частоті (втрати і як наслідок добротності), а й в конструктиві та матеріалі осердя, ланцюга/вузла встановлення. Старожили та любителі лампової техніки напевно пам'ятають прогресивне намотування дроселів в анодних ланцюгах підсилювачів, що застосовувалася для зниження паразитної розподіленої ємності котушки...

Одним з варіантів такого намотування не по довжині (з прогресивним кроком), а діаметру є конусне намотування все в тих же анодних ланцюгах. Але в ланцюгах ламп це мало і другу причину. Як ви мабуть знаєте, лампи мають властивість "стріляти". І якщо сітка або катод сиділи на корпусі, то конденсатор високовольтного ланцюга джерела живлення виявлявся закороченим на дросель з відповідним потужним імпульсом струму в котушці, магнітне поле якої ударно притягувало витки дроселя один до одного. Дросель виходив з ладу, при звичайному намотуванні. Але за конусної намотки витки дроселя розподілялися на жорсткому каркасі з віддаленням один від одного та ефект нiвелювався.

Широкосмугові RF-дроселі

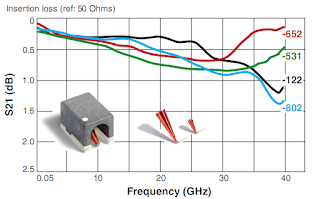

Конусне намотування знайшло застосування і в ВЧ/НВЧ в ланцюгах BIAS TEE як широкосмугові RF-дроселі в вузлах розв'язки RF і DC. Особливість конструкції таких дроселiв полягає в тому, що це дозволяє змістити частоту власного резонансу в область десятків гігагерц, подалі від робочої частоти. Що важливо при використаннi з тими ж LNA в області 6 GHz, оскільки падіння RF сигналу на bias tee  може досягати одиниць децибел через використання виробником дроселів, нездатних зберігати високий імпеданс у широкій смузі частот. Iнодi втрати такi, що доцiльнiше взагалi викинути цi два bias tee та пустити живлення по окремим дротам (наприклад UTP кабелем).

Coilcraft навіть випустив гайд [1], в якому пояснюється як подати зміщення постійного струму на лінію ВЧ за допомогою широкосмугових дроселів:

Непоганий гайд [2] з підбору SMD індуктивностей пропонує Murata:

Добротнiсть SMD котушек Murata по частотi:

Залежність індуктивності від величини струму:

Постскриптум

Шановні читачі, якщо мої дописи вас зацікавили – пiдтримайте збiр або ставайте спонсорами Youtube-каналу LaboratoryW з ексклюзивними лайфхаками.
