Тести Мартіндейла струмопровідної тканини для Helical антени

Струмопровідна тканина має безліч застосувань, від EMC захисту, виготовлення екранованих наметів, навіть антен. Наприклад, можна зробити гнучку J-антену, навіть спіральну антену, яка буде складатися. Оскільки багато хто цікавиться по зносостійкості китайського провідного матеріалу для спіральної антени, що буде складатися, даю відповідь - прийшов результат тестів металізованої тканини PET-Cu-Ni на машині стирання (аналог тесту Мартіндейла) і вигину...

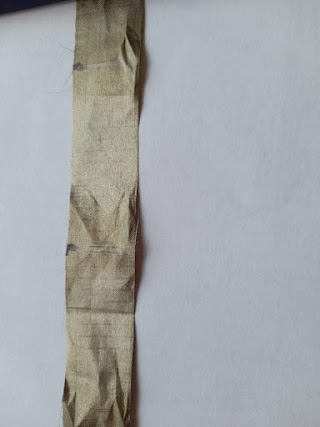

На фото (1) як виглядає після 18 тис. циклів:

Початок процесу стирання, коли сліди були відмінні з рештою поверхнею, не піддавалася процесу, на 10 тис циклів. Процес вигину продовжується (тести можуть зайняти до двох тижнів - фото 2):

Вiдео тестуванння:



За результатами проінформую додатково. Вимірювання провідності в місцях стирання проведу, як шматки зразків доїдуть назад.

Прилад гнучкою J-антени
