При підключенні порта 1 до генератора за рахунок магнітного зв'язку між лініями 3-4 наводиться струм Im, а за рахунок електричного поля через взаємний ємнісний зв'язок струми Iс. Підбором імпедансу та відстані між лініями можна компенсувати наведенi струми на порту 4. На порту 3 струми складаються. Якщо ділянка взаємодії λ/4, потужність генератора поділиться порівну між портами 2 і 3, а потужність на 3-4 складе -3dB з зсувом напруг на 90°. Порти 3 і 4 взаємно розв'язані, що дозволяє використовувати для складання потужностей на порту 2.
Оскільки конструктив МПЛ для необхідного ємнісного зв'язку має зазор <100 um, то звичайна топологія призводить до зниження напруги пробою (робочої потужності), що вирішується збільшенням довжини лiній, додатковими НО або топології на зустрічних стрижнях.
Асиметричність через розташування генераторів по різні боки моста усувають перехрещуванням та розривом ліній з перемичками.
Про потужний PA на шоколадках та гібрідних спрямованних відгалуджувачах
Зворотнiй реверс некоректного монтажа з декiлькома помилками в правильну схему ділення потужності на квадратурні складові на гібрідних спрямованних відгалуджувачах, окреме їх підсилення та складання підсиленних квадратурних складових на гібридних спрямованих відгалуджувачах.

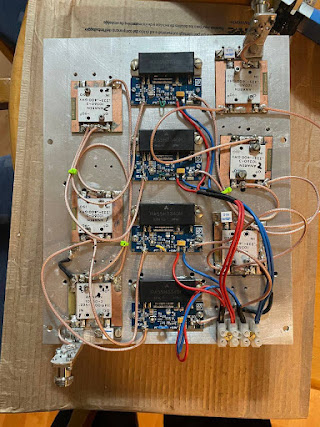

В результатi - мостовий РА на шоколадках:
Постскриптум
Шановні читачі, якщо мої дописи вас зацікавили – пiдтримайте збiр або ставайте спонсорами Youtube-каналу LaboratoryW з ексклюзивними лайфхаками.
